Q41F-10S/F 球閥
球閥材質應用溫度范圍
|
材料
|
介質溫度℃
|
材料
|
介質溫度℃
|
|
增強聚丙烯（ RPP ）
|
-14℃-+100℃
|
聚二氟乙烯（ PVDF ）
|
-40 ℃ -+140 ℃
|
|
ABS
|
-20 ℃ -+80 ℃
|
氟化聚氟乙烯（ CPVC ）
|
0 ℃ -+90 ℃
|
球閥零件材質表
|
件號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
RPP 、 PVDF 、 ABS 、 CPVC
|
5
|
乎輪
|
ABS
|
|
2
|
球
|
RPP 、 PVDF 、 ABS 、 CPVC
|
6
|
壓緊螺母
|
PRR 、 PVDF 、 ABS 、 CPVC
|
|
3
|
密封圈
|
PTFE 、 F4
|
7
|
密封
|
PTFE 、 F4
|
|
4
|
內螺
|
RPP 、 PVDF 、 ABS 、 CPVC
|
8
|
閥桿
|
RPP 、 PVDF 、 ABS 、 CPVC
|
Q41F-10S,Q41F-10F球閥規格尺寸表
|
公稱直徑
DN(mm) |
尺寸
|
|
|
|
|
|
||||||||||||||
|
D1
|
D
|
L
|
b
|
n
|
φ
|
工作壓力Mpa
|
重量kg/h
|
|||||||||||||
|
D
|
JIS
|
DIN
|
ANSI
|
n
|
JIS
|
DIN
|
ASNI
|
φ
|
JIS
|
DIN
|
ANSI
|
PVDF
|
RPP
|
PVDF
|
RPP
|
CPVC
|
||||
|
15(1/2")
|
95
|
65
|
70
|
65
|
2.38
|
120
|
14
|
4
|
4
|
4
|
4
|
14
|
15
|
14
|
0.63
|
1.2
|
1
|
1.2
|
0.4
|
0.6
|
|
20(3/4)
|
105
|
75
|
75
|
75
|
2.76
|
120
|
16
|
4
|
4
|
4
|
4
|
14
|
15
|
14
|
0.63
|
1.2
|
1
|
1.2
|
0.5
|
0.65
|
|
25(1)
|
115
|
85
|
90
|
85
|
3.13
|
130
|
16
|
4
|
4
|
4
|
4
|
14
|
19
|
14
|
0.63
|
1.2
|
1
|
1.2
|
0.6
|
0.84
|
|
32(11/4")
|
135
|
100
|
|
|
|
140
|
16
|
4
|
|
|
|
18
|
|
|
|
1.2
|
1
|
1.2
|
0.8
|
1.3
|
|
40(11/2)
|
145
|
110
|
105
|
110
|
3.68
|
160
|
16
|
4
|
4
|
4
|
4
|
18
|
19
|
18
|
0.63
|
1.2
|
1
|
1.2
|
1
|
1.57
|
|
50(2)
|
160
|
125
|
120
|
125
|
4.74
|
180
|
18
|
4
|
4
|
4
|
4
|
18
|
19
|
18
|
0.75
|
1.2
|
1
|
1.2
|
1.3
|
2
|
|
65(21/2)
|
180
|
145
|
140
|
145
|
5.49
|
220
|
22
|
4
|
4
|
4
|
4
|
18
|
19
|
18
|
0.75
|
1.2
|
1
|
1.2
|
2
|
2.9
|
|
80(3)
|
195
|
160
|
150
|
160
|
6.00
|
250
|
25
|
5
|
8
|
8
|
8
|
18
|
19
|
18
|
0.75
|
1.2
|
1
|
1.2
|
2.4
|
3.7
|
|
100(4)
|
215
|
180
|
175
|
180
|
7.50
|
280
|
25
|
5
|
8
|
8
|
8
|
18
|
19
|
18
|
0.75
|
1.2
|
1
|
1.2
|
3.5
|
5.5
|
|
125(5)
|
245
|
210
|
210
|
210
|
8.50
|
320
|
30
|
8
|
8
|
8
|
8
|
18
|
23
|
18
|
0.87
|
1
|
0.8
|
1
|
4.1
|
9
|
|
150(6)
|
260
|
240
|
240
|
240
|
9.51
|
360
|
30
|
8
|
8
|
8
|
8
|
23
|
23
|
23
|
0.87
|
1
|
0.8
|
1
|
5.9
|
11.2
|
|
200(8)
|
335
|
295
|
290
|
295
|
11.75
|
400
|
35
|
8
|
8
|
8
|
8
|
23
|
23
|
23
|
0.87
|
0.8
|
0.8
|
0.8
|
6.7
|
18
|

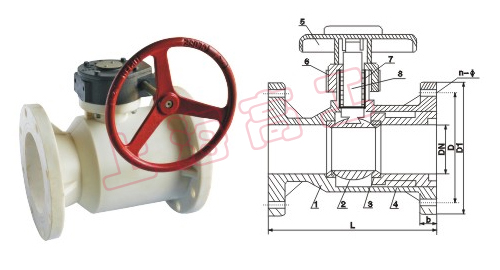

結構圖
