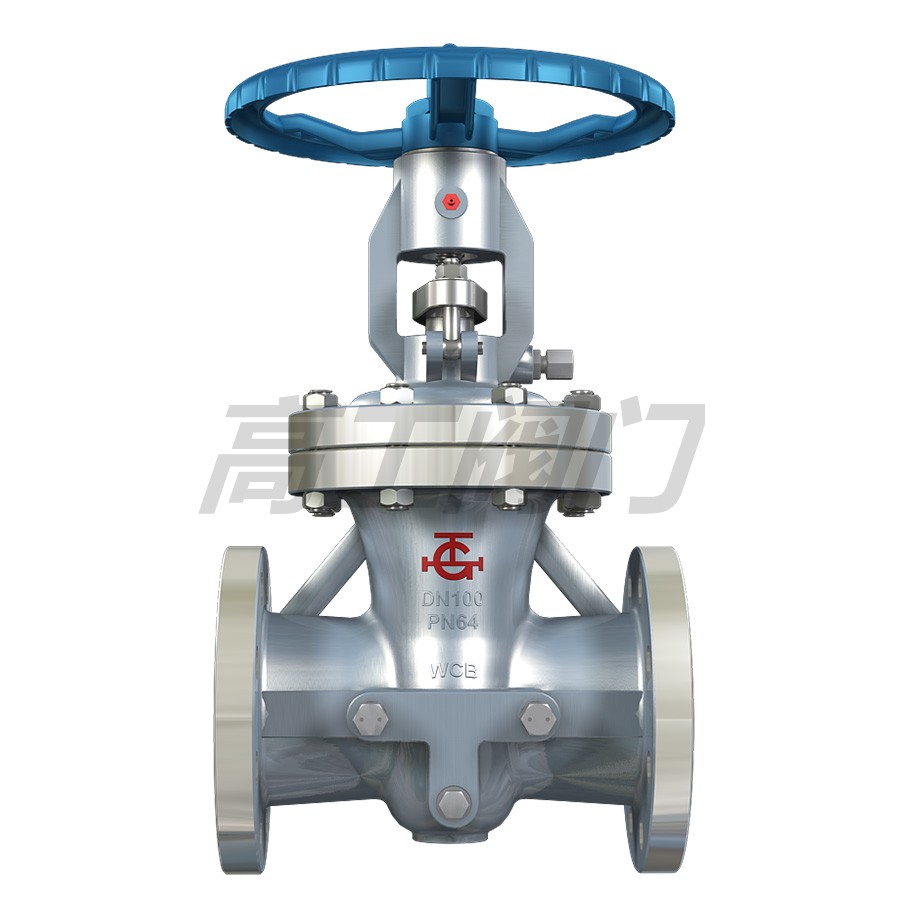

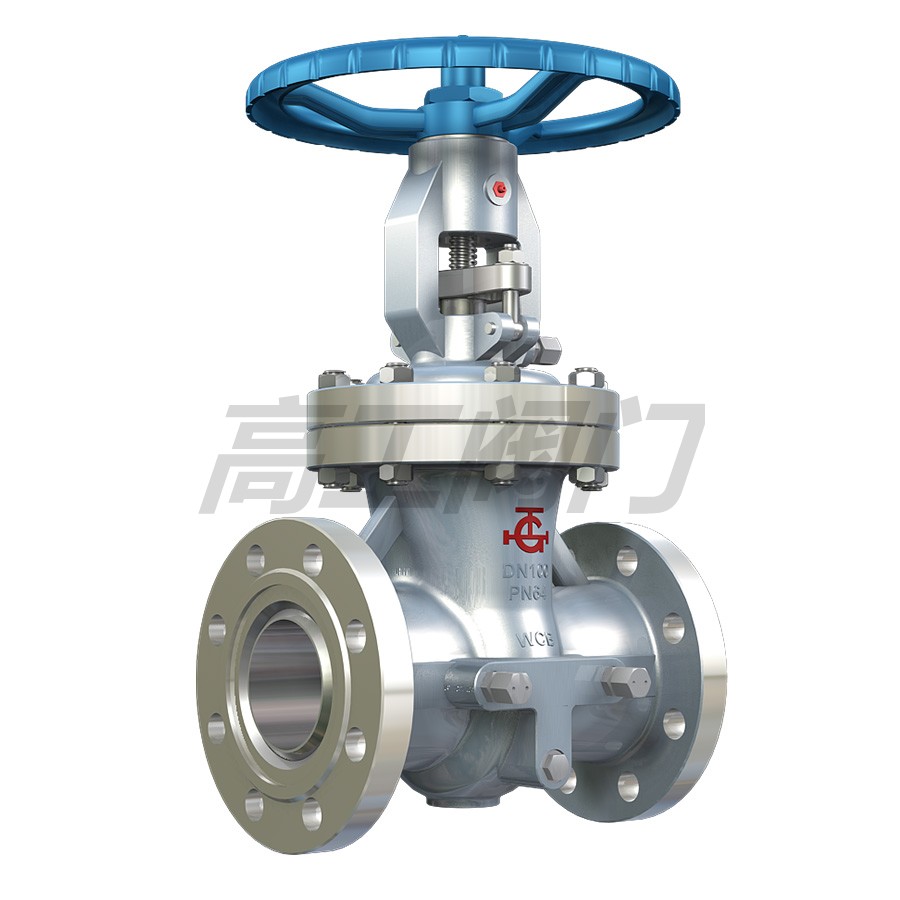

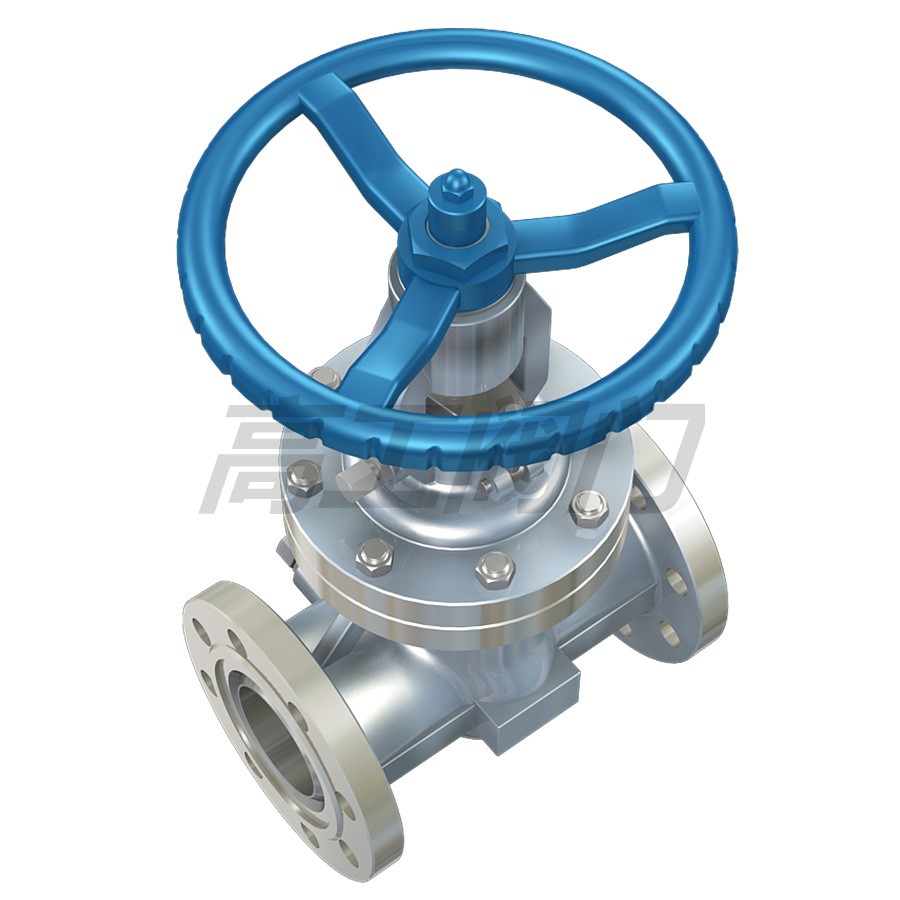

CYZ40H CYZ40H油密封差壓閘閥
產品標準
通用閥門 法蘭和對焊連接鋼制閘閥 GB12234，法蘭連接金屬閥門的結構長度 GB12221，整體鑄鋼管法蘭 JB/T79.1~97.4，天然氣地面設施抗硫化物應力開裂金屬材料要求 SY/T0599，鋼制閥門一般要求 GB/T12224，通用閥門 供貨要求 GB/T12252，閥門的檢驗與試驗 JB/T9092，通用閥門 標志 GB/T12220
CYZ41H油密封差壓閘閥
|
公稱壓力
|
產 品 型 號
|
|
1.6~16.0MPa 150~900Lb
|
CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y
|
性能規范
|
壓力等級
|
常溫下壓力試驗（MPa）
|
適用溫度（℃）
|
適用介質
|
||||
|
殼體試驗
|
密封試驗
|
上密封試驗
|
抗硫型
|
基本型
|
|||
|
公稱壓力
PN（MPa）
|
1.6
|
2.4
|
1.76
|
1.76
|
-29-121或按用戶服務要求
|
含H2S和CO2＞500Mg/m3的介質
|
石油、天然氣、水等
|
|
2.5
|
3.75
|
2.75
|
2.75
|
||||
|
4.0
|
6.0
|
4.4
|
4.4
|
||||
|
6.4
|
9.6
|
7.04
|
7.04
|
||||
|
10.0
|
15.0
|
11.0
|
11.0
|
||||
|
16.0
|
24.0
|
17.6
|
17.6
|
||||
|
磅級Lb
|
150
|
2.93
|
2.07
|
2.07
|
|||
|
300
|
7.58
|
5.52
|
5.52
|
||||
|
400
|
10.0
|
7.31
|
7.31
|
||||
|
600
|
15.0
|
11.03
|
11.03
|
||||
|
900
|
22.4
|
16.54
|
16.54
|
||||
主要零件材料
|
零件名稱
|
閥體、閥蓋
|
閘板
|
閥座
|
閥桿
|
閥桿螺母
|
密封面
|
|
|
材料
|
基本型
|
WCB
|
WCB+13Cr/STL
|
合金鋼+13Cr
|
合金鋼
|
鋁青銅
|
聚四氟乙稀PTFE
|
|
抗硫型
|
WCB抗硫處理
|
WCB+STL
|
合金鋼+STL
|
318鋼
|
增強聚四氟乙稀PTFE
|
||
主要外型尺寸及重量
|
公稱壓力
PN（MPa）
|
尺寸
|
|||||||||||
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
|
1.6
|
L
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
|
H
|
425
|
445
|
540
|
620
|
740
|
820
|
1050
|
1245
|
1475
|
1755
|
1930
|
|
|
Kg
|
28
|
34
|
45
|
64
|
75
|
106
|
151
|
211
|
302
|
377
|
578
|
|
|
2.5
|
L
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
|
H
|
425
|
445
|
540
|
620
|
740
|
810
|
1080
|
1282
|
1500
|
1820
|
2015
|
|
|
D0
|
240
|
240
|
280
|
320
|
360
|
400
|
450
|
500
|
500
|
560
|
560
|
|
|
Kg
|
34
|
38
|
51
|
74
|
98
|
117
|
196
|
226
|
354
|
490
|
558
|
|
|
4.0
|
L
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
|
|
|
H
|
435
|
445
|
550
|
670
|
775
|
895
|
1100
|
1332
|
1530
|
|
|
|
|
D0
|
280
|
280
|
320
|
360
|
400
|
400
|
450
|
500
|
560
|
|
|
|
|
Kg
|
38
|
45
|
66
|
89
|
117
|
147
|
242
|
340
|
453
|
|
|
|
|
6.4
|
L
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
|
|
|
H
|
438
|
475
|
555
|
670
|
772
|
895
|
1137
|
1332
|
1530
|
|
|
|
|
D0
|
280
|
280
|
320
|
360
|
400
|
450
|
560
|
560
|
600
|
|
|
|
|
Kg
|
45
|
53
|
77
|
112
|
158
|
223
|
317
|
377
|
410
|
|
|
|
|
10.0
|
L
|
250
|
280
|
310
|
350
|
|
450
|
550
|
650
|
750
|
|
|
|
H
|
510
|
540
|
600
|
690
|
|
985
|
1085
|
1215
|
1365
|
|
|
|
|
D0
|
280
|
280
|
320
|
360
|
|
450
|
560
|
600
|
650
|
|
|
|
|
Kg
|
54
|
64
|
93
|
135
|
|
268
|
381
|
452
|
493
|
|
|
|
|
16.0
|
L
|
300
|
340
|
390
|
450
|
|
600
|
750
|
850
|
950
|
|
|
|
H
|
467
|
660
|
680
|
785
|
|
985
|
1190
|
1395
|
1595
|
|
|
|
|
D0
|
320
|
360
|
360
|
450
|
|
500
|
560
|
600
|
650
|
|
|
|
|
Kg
|
72
|
85
|
121
|
176
|
|
350
|
490
|
580
|
635
|
|
||
產品外形尺寸圖

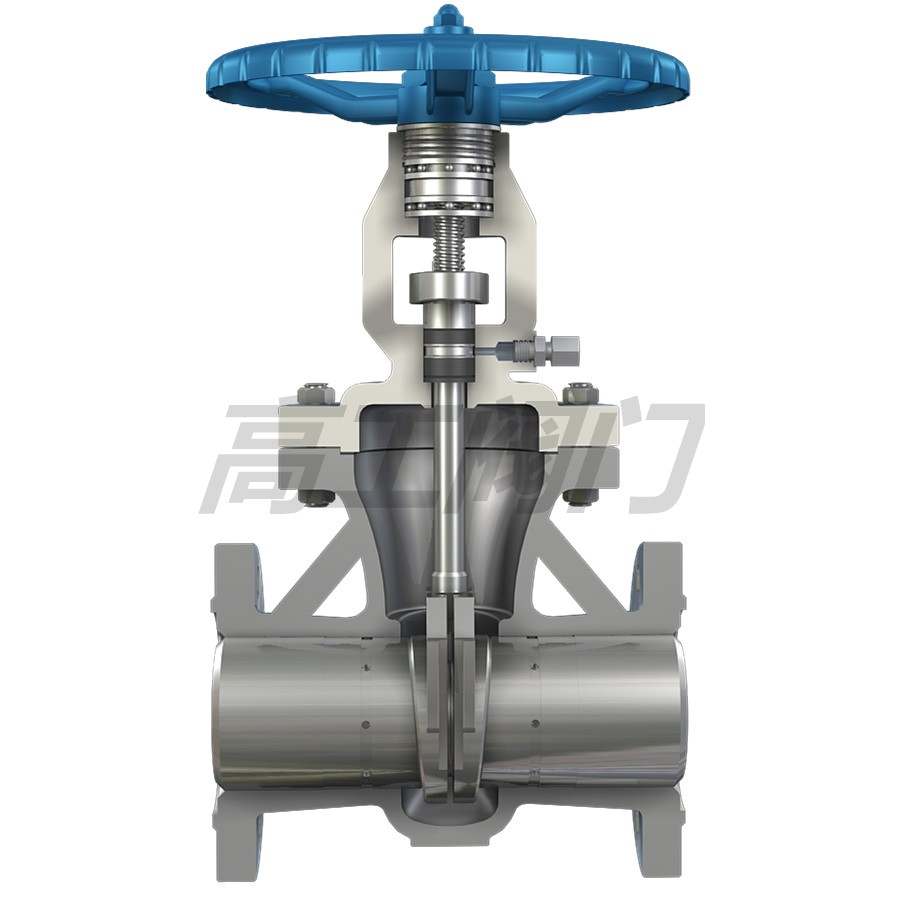

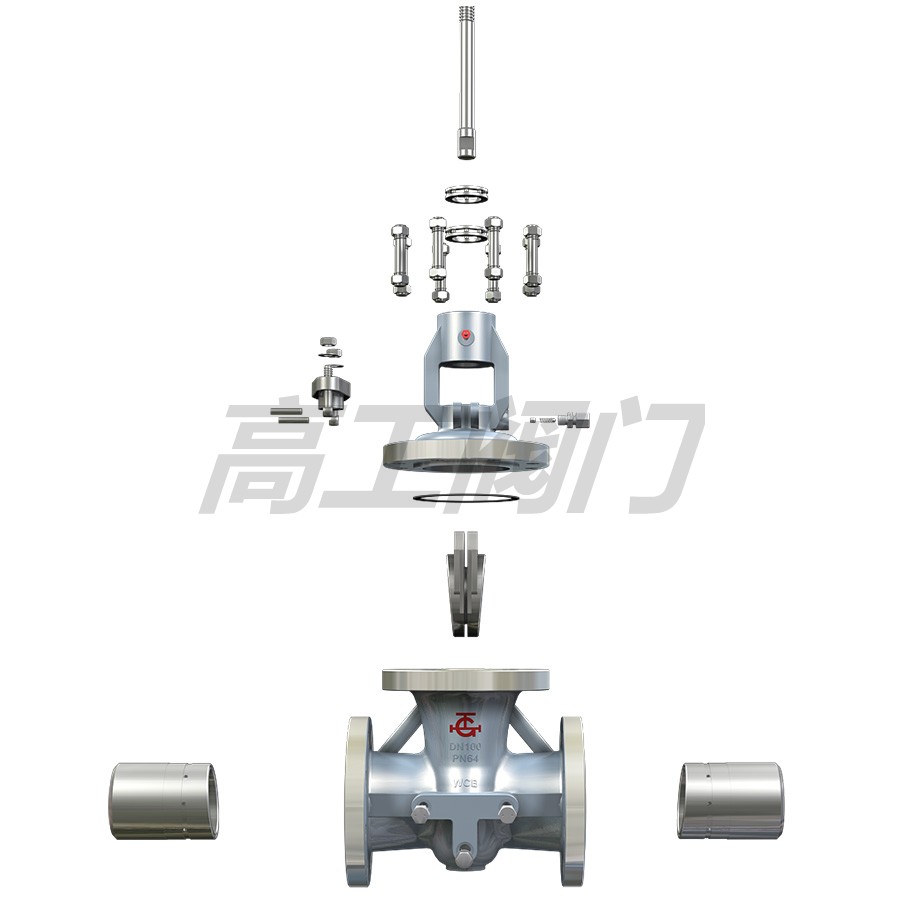

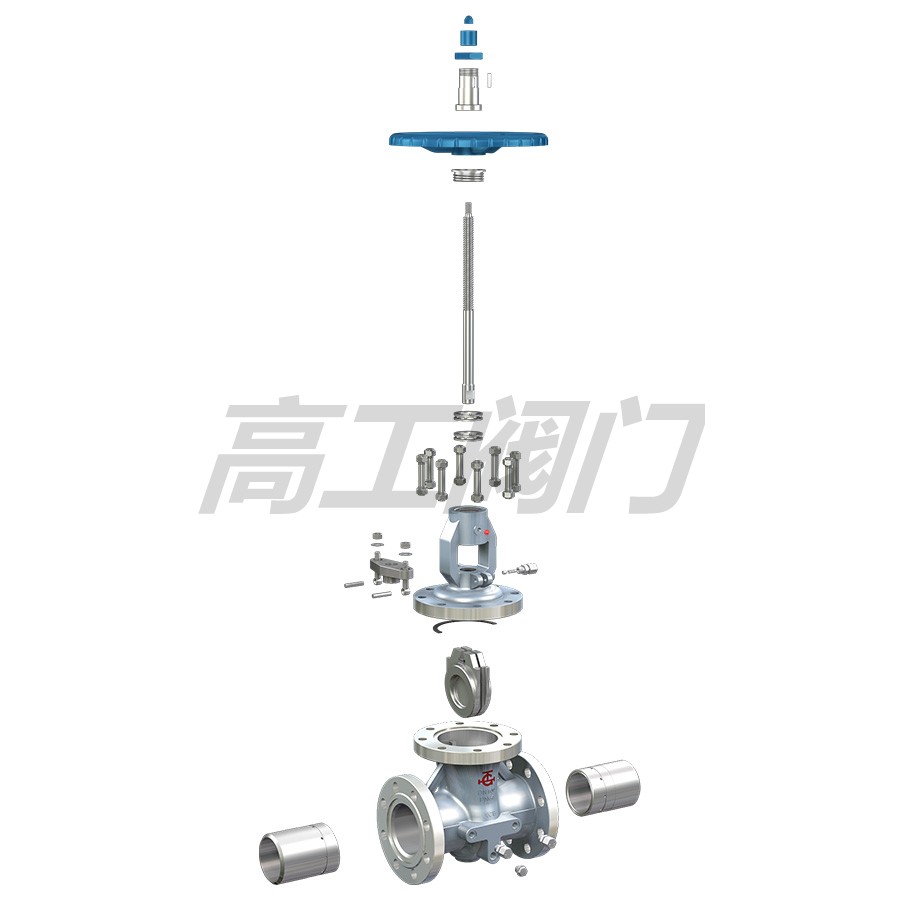

結構圖
溫馨提示：“CYZ40H CYZ40H油密封差壓閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
