P型自動排污過濾器
安裝與使用
P型自動排污過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上向下：安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，水流導向閥處于開啟狀態，當需
要排污時，關閉水流導向閥，打開排污閥直至排出水質變清為止，關閉排污閥，開啟水流導向閥，即完成排污過程。
手動開啟水流導向閥時，排污閥由用戶自備。
電動開啟水流導向閥時，電控箱及排污電動球閥隨機供應。
工作壓力：≤1.6MPa 工作溫度：≤90℃
壓損：≤0.015MPa 過濾精度：d=1.2mm
其它工作壓力、過濾精度及規格尺寸可按用戶要求特殊制造，法蘭連接尺寸按GB9119.8-88。
規格型號與技術參數
| 規格型號 | 進出口尺寸 | 尺寸 | 重量 (kg) |
最大流量 (t/h) |
||||
| mm | in | A | B | L | d | |||
| DAG -2PⅠ | 50 | 2 | 200 | 130 | 300 | 25 | 21 | 19 |
| DAG-2P Ⅱ | 370 | - | 300 | 13 | ||||
| DAG-2.5P Ⅰ | 65 | 2.5 | 200 | 130 | 300 | 25 | 23 | 28 |
| DAG-2.5P Ⅱ | 370 | - | 300 | 15 | ||||
| DAG -3PⅠ | 80 | 3 | 260 | 150 | 360 | 25 | 29 | 50 |
| DAG-3P Ⅱ | 460 | - | 370 | 17 | ||||
| DAG -4PⅠ | 100 | 4 | 300 | 180 | 410 | 25 | 40 | 80 |
| DAG-4P Ⅱ | 480 | - | 390 | 23 | ||||
| DAG -5PⅠ | 125 | 5 | 320 | 220 | 450 | 40 | 59 | 125 |
| DAG-5P Ⅱ | 590 | - | 470 | 38 | ||||
| DAG -6PⅠ | 150 | 6 | 380 | 240 | 520 | 40 | 81 | 180 |
| DAG-6P Ⅱ | 670 | - | 530 | 52 | ||||
| DAG -8PⅠ | 200 | 8 | 400 | 280 | 560 | 50 | 104 | 320 |
| DAG-8P Ⅱ | 750 | - | 620 | 79 | ||||
| DAG -10PⅠ | 250 | 10 | 500 | 320 | 700 | 50 | 150 | 490 |
| DAG-10P Ⅱ | 850 | - | 710 | 121 | ||||
| DAG-12P Ⅰ | 300 | 12 | 650 | 350 | 900 | 65 | 195 | 710 |
| DAG-12P Ⅱ | 1100 | - | 905 | 151 | ||||
| DAG -14PⅠ | 350 | 14 | 670 | 370 | 940 | 65 | 250 | 970 |
| DAG-14P Ⅱ | 1200 | - | 975 | 235 | ||||
| DAG -16PⅠ | 400 | 16 | 720 | 420 | 1020 | 65 | 450 | 1260 |
| DAG-16P Ⅱ | 1300 | - | 1045 | 291 | ||||
| DAG -18PⅠ | 450 | 18 | 870 | 460 | 1125 | 100 | 480 | 1590 |
| DAG-18P Ⅱ | 1540 | - | 1210 | 400 | ||||
| DAG -20PⅠ | 500 | 20 | 995 | 550 | 1375 | 100 | 640 | 1970 |
| DAG-20P Ⅱ | 1720 | - | 1350 | 516 | ||||
| DAG -24PⅠ | 600 | 24 | 1140 | 600 | 1600 | 100 | 860 | 2850 |
| DAG-24P Ⅱ | 1920 | - | 1540 | 734 | ||||

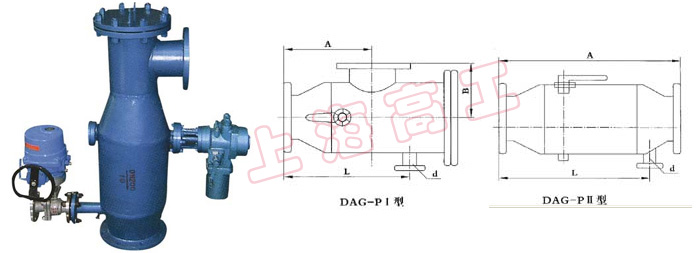

結構圖
溫馨提示：“P型自動排污過濾器”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
