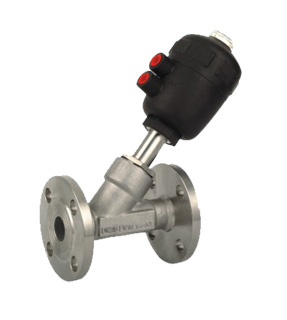

法蘭式氣動角座閥

性能穩定，易安裝免維護，超長工作壽命；工作靈敏可靠，閥桿自動校正；防腐蝕，流量大，流阻小，性價比高 控制形式: 單作用 (常開/常閉)

接口尺寸: 3/8”~ 2-1/2” (DN10 ~ DN65), BSP或NPT 螺紋
執行器缸徑：40、50、63、90mm
閥體材質: 不銹鋼 CF8M (AISI 316) 或 CF8 (AISI 304)
執行器: 不銹鋼 CF8 (AISI 304)
閥芯密封: 聚四氟乙烯 PTFE
適用介質：水、酒精、油類、燃料、水蒸氣、中性氣體或液體、有機溶劑、弱酸或弱堿
溶液介質壓力：0-1.6MPa (16kg/cm2)
介質溫度： -10 - +200℃
介質最大粘度：600mm2/s
控制介質：中性氣體, 空氣
控制壓力：0.3-0.8MPa
環境溫度：0 - +80℃
可選附件: 接近開關，電磁閥，定位器

法蘭氣動角座閥廣泛應用：啤酒飲料、紡織印染和漂白、制藥及醫療設備、食品加工、橡膠機械、有機或無機化工、清洗消毒高溫滅菌、水/污水處理

法蘭氣動角座閥參數：

1.氣動角座閥按汽缸可分為：
單作用和雙作用 單作用（氣動頭通常為一個孔）；工作原理；根據彈簧復位達到開啟和關閉的作用，分為常開型與常閉型。
雙作用（氣動頭通常為兩個孔）；工作原理：給氣控制其開關。
壓力范圍：0-1.6Mpa
介質溫度：-10 ℃ ~+180 ℃
環境溫度：-10 ℃ ~+60 ℃
閥體材料：不銹鋼
密封材料：聚四氟乙烯
執行機構外殼：聚酰按、不銹鋼
氣動角座閥在生活中的應用：
控制氣體：中性氣體，空氣
控制液體：自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。

2.應用范圍：
①，啤酒飲料等灌裝設備/beer & drinks filling machinery；
②，印刷紡織/textile printing&dying；
③，氣體工業/gas industry；
④，制藥及醫療設備/pharmacy & medical equipment；
⑤，化工行業/chemical industry；
⑥，高溫滅菌/disinfection；
⑦，發泡機械/frothing equipment；
⑧，水污染處理/water sewage disposal。

3.角閥工作原理：
在非工作狀態下，由于彈簧的作用，閥門常開或常閉。當執行器活塞被壓縮氣體作用時，閥門打開或關閉，雙作用形式靠壓縮氣體來控制閥門開關
⒉安裝環境：
①，控制形式：直動式；
②，管道壓力：MAX 1.6MPA(232psi）；
③，控制壓力：0.3-0.8MPA(43.5-116psi）；
④，結構：角式
⑤，接口：DN10-DN100;
⑥,介質粘度：600MM2/S；
⑦，介質溫度：-10度-+180度（PTFE）;
⑧，環境溫度：-10度-+60度；
⑨，安裝位置：任意位置（360度任選位置安裝）。

4.安裝與拆卸：
①，連接閥門至管道，確保閥體所附箭頭與流體方向一致（閥體外側箭頭代表流體流動方向，安裝請遵循）；
②，焊接式安裝：焊接時請拆離執行器；
③，螺紋、法蘭、快裝式安裝：可正常安裝；
④，拆卸：拆卸前確保對閥門的氣壓已解除；輕卸；拆卸后保護好螺紋和密封材料；
⑤，閥體與管道連接緊固需要足夠的扭矩力，個尺寸扭矩力值如下：DN15為40Nm，DN20為50Nm，DN25為70Nm，DN32為150Nm，DN40為150Nm，DN50為170Nm，DN80為240Nm，DN100為300Nm。
⑥，安裝時，請確保管道內和接口處無殘留物。
⑦，安裝后，檢測與連接處已密封完好，無泄漏，方可使用。

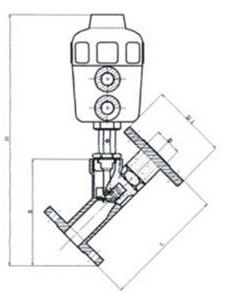

產品外形尺寸圖
