Y45Y 杠桿式減壓閥
結構及用途
該閥由閥體、閥蓋、閥桿、閥瓣、閥座及杠桿等零件組成。主要配套在減壓裝置上，起到調節壓力作用，減壓比一般為0.6較合適。亦可配用電動執行裝置，實行遠程自動操作。
主要零件材料
| 型號 | 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 閥座 |
| Y45H（Y）-64 Y45H（Y）-100 | 材料 | WCB | 38CrMoAIA | 2Cr13 | 1Cr18Ni9Ti |
| Y45H（Y）-64I Y45H（Y）-100I | ZG20CrMo | 1Cr18Ni9Ti |
主要外形尺寸
| 公稱壓力 | 工程通徑 | 尺 寸 | ||||
| 6.4 10.0 | H | H1 | L | L1 | L2 | |
| 50 | 510 | 200 | 565 | 150 | 150 | |
| 80 | 555 | 220 | 650 | 190 | 190 | |
| 100 | 582 | 245 | 800 | 200 | 200 | |
| 150 | 654 | 318 | 800 | 220 | 225 | |
| 200 | 725 | 355 | 800 | 250 | 250 | |
| 250 | 750 | 390 | 800 | 272 | 275 | |
| 300 | 918 | 475 | 1000 | 355 | 395 | |
| 400 | 1080 | 660 | 1000 | 400 | 550 | |
| 500 | 1635 | 800 | 1000 | 450 | 680 | |

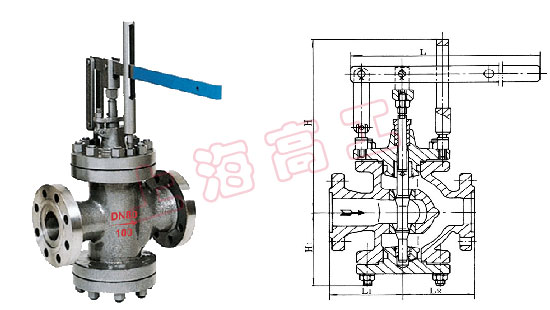

結構圖
溫馨提示：“Y45Y 杠桿式減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
